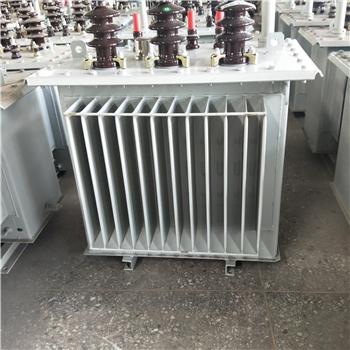

變壓器鐵芯的作用

　　原則上，變壓器鐵芯的磁導體是變壓器的磁路。將一次電路的電能轉換為磁能，然后將自身的磁能轉換為二次電路的電能，作為能量轉換的介質。結構方面：鐵心結構件不僅使磁性導體機械完整，而且?guī)缀醢惭b了變壓器的所有內部部件。相當于變壓器的骨架。

　　變壓器鐵芯形狀

　　殼型：圍繞線圈的殼型鐵心，心型：除殼型外，其余均為心型鐵心。心型芯通常包括三相三柱、三相五柱和單相鐵心。心型芯的優(yōu)點是a.加工性好，線圈呈圓形，容易纏繞。b.經(jīng)濟性好，充分利用空間，節(jié)約原材料。c.良好的機械強度。大多數(shù)電力變壓器公司都使用心形鐵心。一些特殊的變壓器使用外殼式鐵心，如電力機車變壓器。

　　變壓器鐵芯的組成

　　鐵芯是電力變壓器的基本部件，由鐵芯層疊體、絕緣部件和鐵芯結構部件及鐵芯的接地部分構成。鐵芯結構件由夾腳墊、上梁、拉板、側梁、壓釘?shù)冉M成，結構件保證層壓片的充分夾緊，形成完整牢固的鐵芯結構。層疊片與夾具、墊腳、上梁、側梁、拉伸帶與拉伸板之間有絕緣構件。鐵心疊片及線夾的接地引線通過油箱可靠地接在外部，鐵心不允許多個接地點。
